Descrição

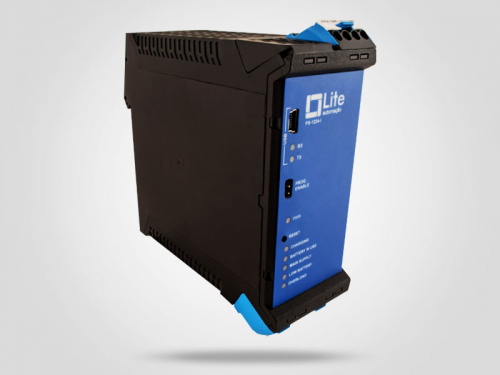

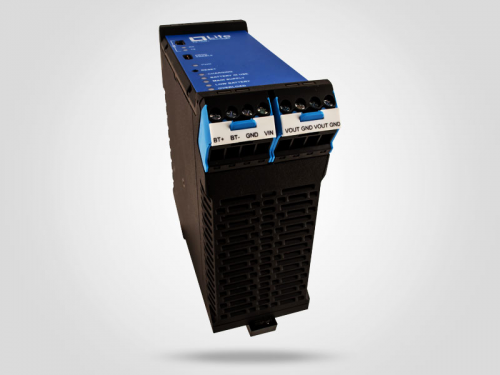

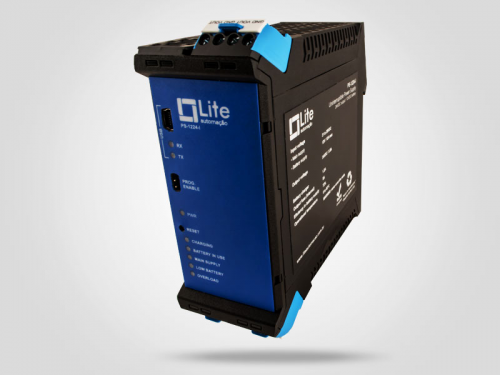

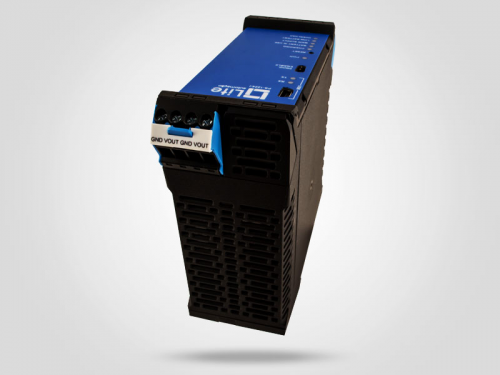

A PS-1224-I é o conversor DC/DC que opera a contingência de alimentação em caso de falha da alimentação principal. Seu conversor interno permite o uso de apenas uma bateria de 12V para alimentar a linha de 24V. Conta também com sensor de baixa tensão da bateria e sobre corrente de dreno com desarme automático.
Características Principais
- Redundância da alimentação de 24V através de bateria 12V
- Carregador de bateria interno
- Sensor de sobre corrente com desarme automático
- Sensor de sub tensão da bateria com desarme automático
- Desarme por temperatura
|
Alimentação |
21 a 26Vdc |
|
Bateria |
12V / 9Ah máximo |
|
Desarme automático |
< 10,2VDC |
|
Corrente de operação |
|
Máximo |
3,5A |
|
Led sobrecarga |
> 3A |
|
Desarme automático |
> 3,75A |
|
Tensão de flutuação da bateria |
13,8VDC |
|
Corrente máxima de recarga da bateria |
2A |
|
Ativação do modo backup |
Tensão de entrada < 21VDC |
|
Eficiência do conversor |
-
72% em carga máxima
-
> 85% típico
|
|
Tabela de Testes |
|
Bateria |
12V / 9A |
|
Tempo de operação (carga 10% 0,35A) |
> 12h |
|
Tempo de operação (carga 50% 1,75A) |
2h 10min aprox. |
|
Tempo de operação (carga 105% 3,70A) |
35min aprox. |
